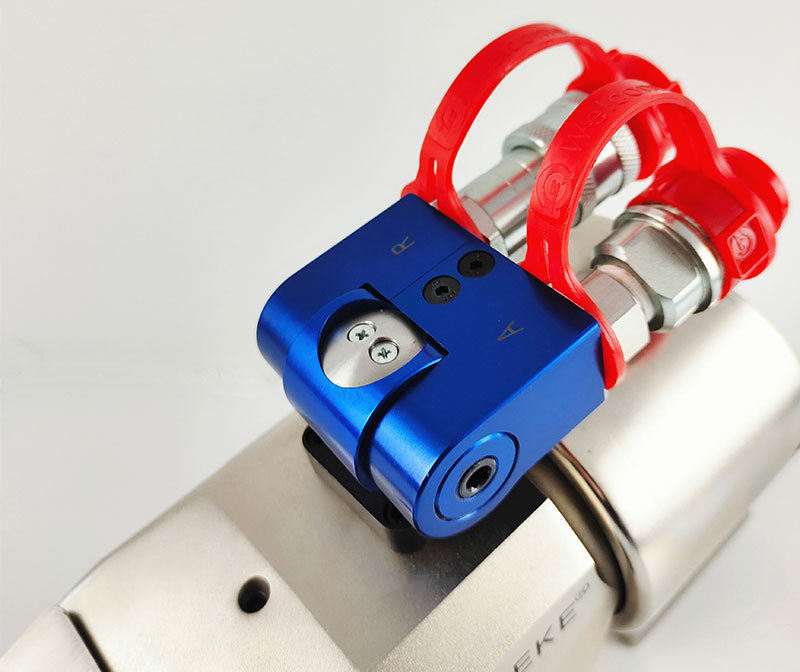

360°X 180°旋轉油管接頭
無使用空間限制 方便使用

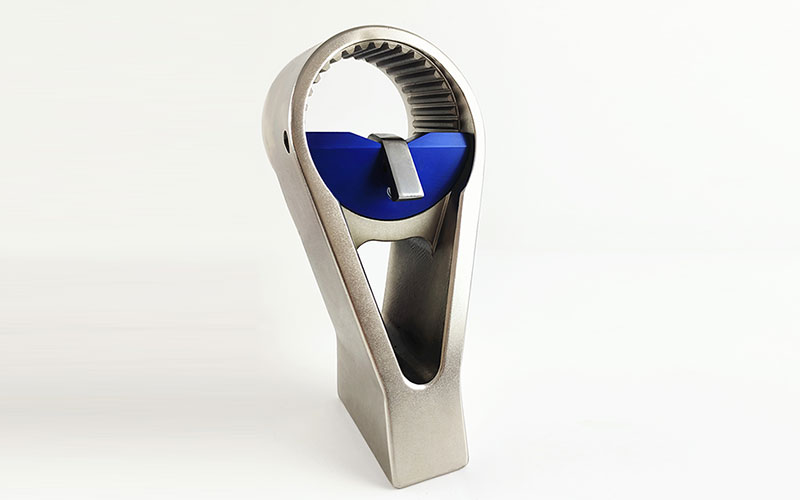

360°微調反作用力臂
適應多種支點,亦可根據實際工況定制專用反力臂

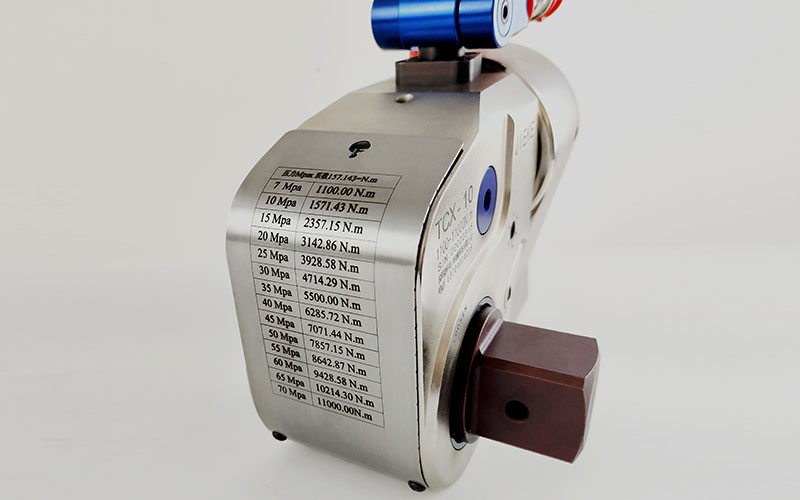

激光刻印扭矩壓力對照表
便于查閱,不易磨損,耐腐蝕

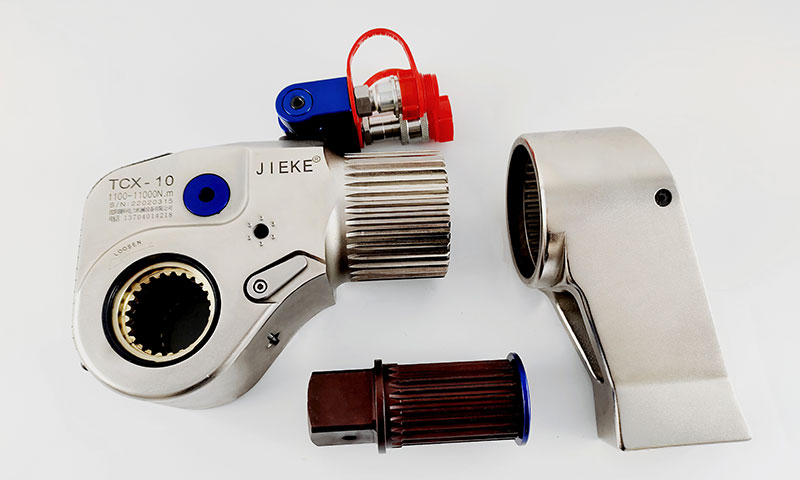

可拆卸設計
便于旋轉反力臂,找到合適支點
便于切換驅動軸方向,實現擰緊或拆卸切換
施工實例
捷科JIEKE液壓扳手保駕護航

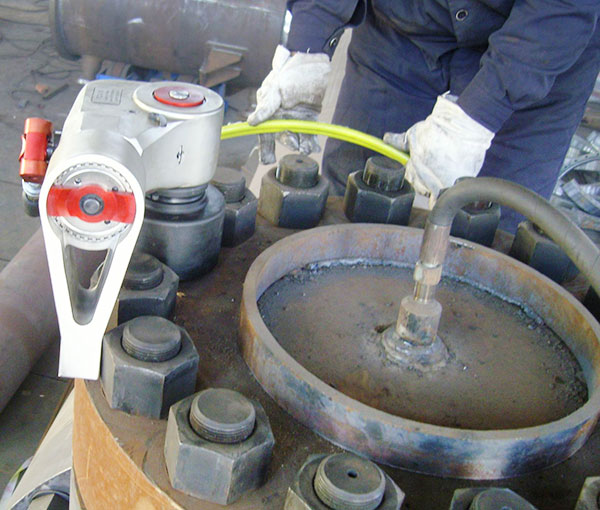

捷科扳手應用于水泵設備

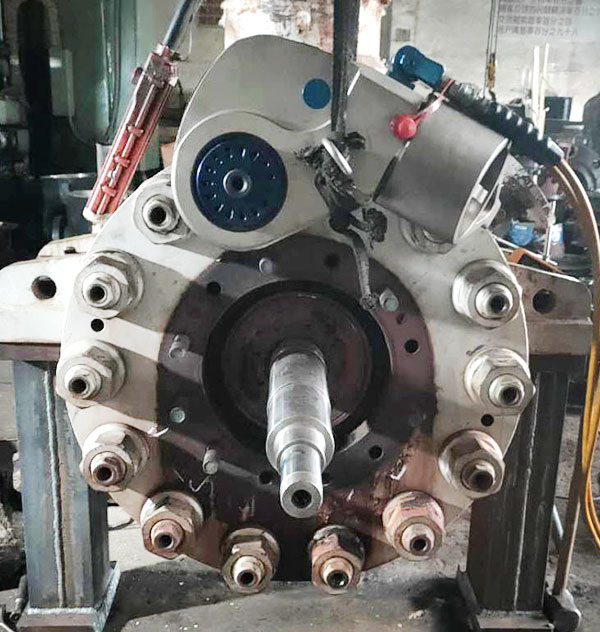

捷科扳手應用于化工設備
產品參數
型號 |
TCX-2 |
SGS-3 |
TCX-5 |
TCX-8 |
TCX-10 |
TCX-40 |
TCX-60 |
TCX-80 |
訂貨編號 |
0102002 |
0102003 |
0102005 |
0102008 |
0102010 |
0102040 |
0102060 |
0102080 |
輸出扭矩N.m |
210-2100 |
480-4800 |
510-5100 |
800-8000 |
1100-11000 |
4180-41800 |
6000-60000 |
8000-80000 |
適用螺栓M |
16-27 |
22-36 |
27-48 |
27-56 |
30-64 |
42-105 |
48-120 |
64-140 |

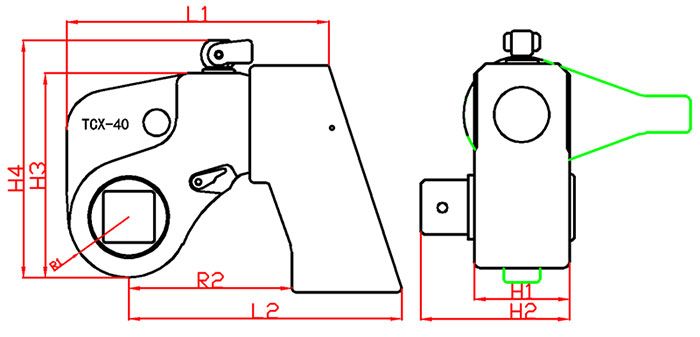

L1 |
142 |
175 |
170 |
196 |
219 |
358 |
230 |
511 |
L2 |
178 |
180 |
198 |
205 |
228 |
372 |
490 |
549 |
H1 |
58 |
58 |
74 |
280 |
86 |
130 |
138 |
134 |
H2 |
90 |
90 |
107 |
140 |
146 |
203 |
202 |
245 |
H3 |
112 |
122 |
126 |
148 |
160 |
279 |
309 |
356 |
H4 |
142 |
170 |
170 |
188 |
200 |
324 |
352 |
408 |
R1 |
30 |
32 |
33 |
39 |
51 |
83 |
93 |
115 |
R2 |
116 |
120 |
127 |
140 |
143 |
223 |
230 |
248 |
驅動軸 |
3/4″ |
1″ |
|
1-1/2 |
1-1/2 |
70*70 |
75*75 |
3.5″ |
重量kg約 |
4.8 |
8 |
9 |
12 |
16 |
68 |
84 |
142 |
關鍵詞



TCX系列
※ 360°x180°旋轉膠管接頭,有效適用于狹小空間油管鋪設。
※ 棘輪棘爪精密設計,輸出扭矩準確,精度高達±3%。
※ 棘輪防退摯子,保證棘輪每一次扭轉有效,不逆轉,提高速度。
※ 反作用力臂306°可調,扳機式鎖扣,可借助多處支點支撐。
※ 根據現場實際空間位置的需要,可定制多種結構、不同形狀的反作用力臂。
※ 驅動軸設計有快速釋放的保釋帽,拆卸、安裝、鎖定快速完成。
※ 扳手扭矩系列化,100N.m-240000N.m,18種規格型號任選。
